局域网交换机怎么配置命令？Cisco Catalyst系列配置详解

局域网交换机将人们从传统意义上共享的HUB式局域网发展到更广阔的空间。以Cisco公司出品的Catalyst5000系列局域网交换机为例，它包括一个集成的交换硬件结构，支持交换的10-Mbps以太网和100-Mbps快速以太网，可通过快速以太网、FDDI、交换式令牌环和第3层交换处理能力。该类交换机可向局域网的工作站、服务器、网段、骨干网和其他用户提供交换接入。

Cisco IOS软件为Catalyst平台和网络应用程序提供先进的网络服务。Cisco IOS技术为交换进行了优化，并可用于所有Catalyst交换机，包括：用于宽带集合的Fast Ether Channel技术；优化多点传送和多媒体流量性能的Cisco群组管理协议支持；以及广泛的管理特性。Cisco IOS软件还支持虚拟局域网(VLAN)配置和管理、IP地址管理以及安全的网络服务访问。

Catalyst6000家族包括Catalyst6500系列和Catalyst6000系列，为园区网提供一系列新的高性能多层交换解决方案。Catalyst6000家族旨在满足主干网分布和服务器集合环境中对千兆位可伸缩性、高可用性及多层交换的增加需求，提供卓越的可伸缩性和性价比，支持广泛的接口密度、性能和高可用性的选项。通过提供应用智能、服务质量机制和安全，客户可以更加有效的利用他们的网络增加客户服务(例如多点传送和ERP应用)，而不会牺牲网络性能。如果与Cisco IOS的广泛网络服务相结合，Catalyst6000家族能够提供企业内部网所需的强大管理、用户移动性、安全性、高可用性和多媒体支持。

Cisco的Catalyst5000系列交换机除了Catalyst5000之外，还包括Catalyst5002、Catalyst5500、Catalyst5505、Catalyst5509等四个型号，他们都是Catalyst5000系列的增强型。本期工程利用设备为Catalyst5509交换机。以常用的Catalyst5509为例，Catalyst5509机架共有9个槽位，第一个槽位用于Supervisor Engine模块，该模块提供第2层交换和远程的网络管理，模块上有双端口、全双工快速以太网接口。可以拥400Mbps的最高速率连接其他的Catalyst5000、路由器和服务器。第2个槽位用来插备份的Supervisor Engine模块。其他7个槽位可以用来组合配置任何交换模块和路由交换模块。Catalyst5509机箱适合固定在标准19英寸机架上。可以在机箱的同一侧面操作所有的系统部件。一个完整的系统必须配置一个电源。为了实现容错，可选配双备份、负载均衡、可带电拔插的电源。Catalyst6000系列和Catalyst5000系列局域网交换机功能强大，包括很多使用及维护命令。下面几条常用的命令，请在空白处给出相应的简单说明。

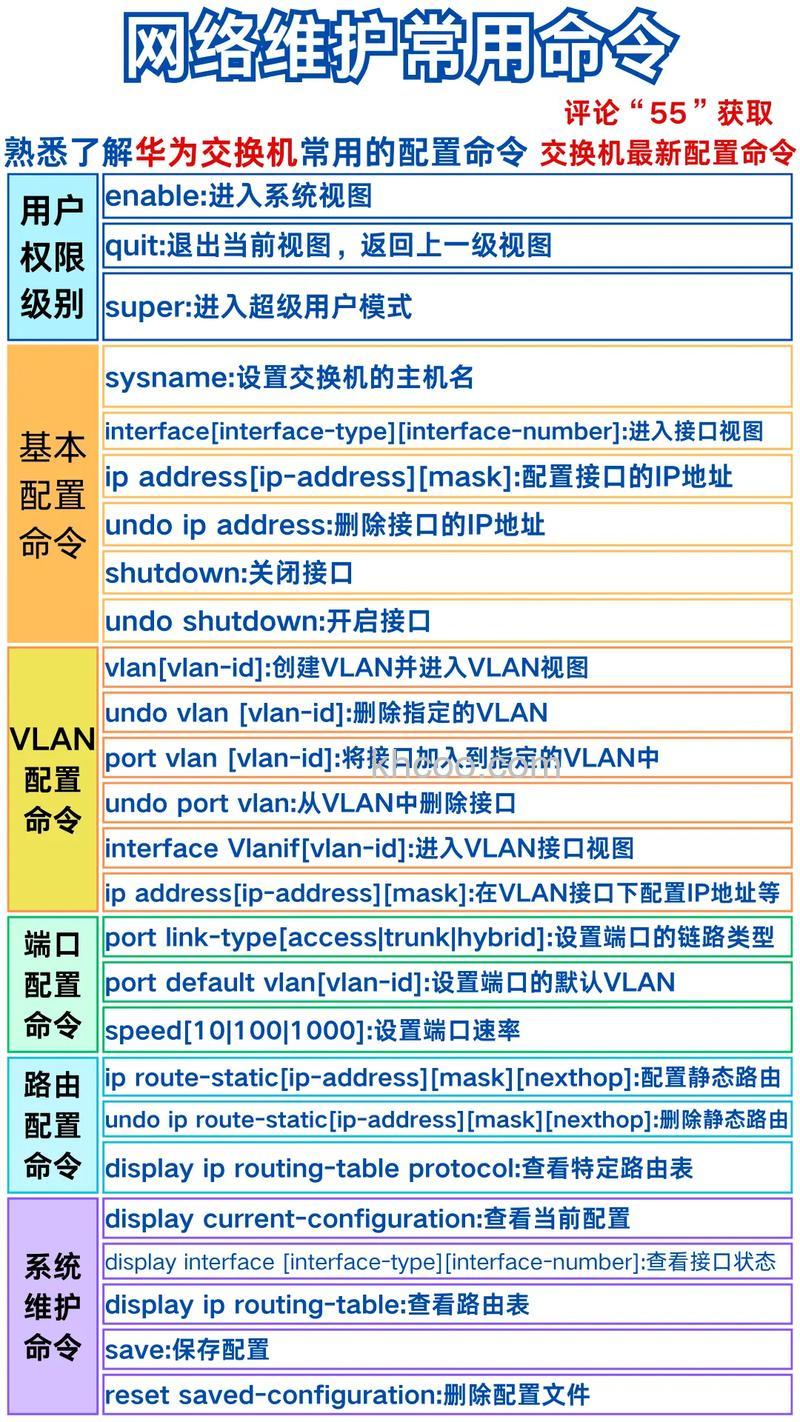

局域网交换机怎么配置命令：一、端口设置

设置端口名称：
set port name mod_num/Port_num[name_string]
设置端口优先级：
set port level mod_num/port_num normal|high
设置端口速率：
set port speed mod_num/port_num
设置端口双工模式：
set port duplex mod_num/port_num full|half
检查端口配置状态：
show port mod_num/port_num

局域网交换机怎么配置命令：二、网络端口sc0的设置

在VLAN中设置供物理连接的逻辑端口：
sc0 set interface sc0 vlan_num[ip_address[netmask[broadcast]]]

局域网交换机怎么配置命令：三、VLAN的设置

创建或修改VLAN：
set vlan vlan_num[name name][type type]
检查VLAN配置状态：
show vlan

局域网交换机怎么配置命令：四、Trunk的测试

在某个特定的端口建立中继：
set trunk mod/port_num[on|off|desirable|auto][vlans]
检查Trunk配置状态：
show trunk

局域网交换机怎么配置命令：五、Spanning Tree的设置

在某VLAN中启用生成树：
set spantree enable [vlan]
在某VLAN中设置桥接的转发延迟：
set spantree fwddelay delay[vlan]
在某VLAN中设置hello报文的发送间隔：
set spantree hello interval[vlan]
设置某VLAN中桥接的最大持续时间：
set spantree maxage agingtime[vlan]
设置某VLAN中端口的路径成本：
set spantree portcost mod_num/port_num cost

局域网交换机怎么配置命令：六、SNMP协议的配置

配置SNMP的域串：
set snmp community read-only | read-write | read-write-all community_string
设置SNMP陷阱接收者：
set snmp trap rcvr_address rcvr_community
检查SNMP配置状态：
show snmp

局域网交换机怎么配置命令：七、IP包的分段

在FDDI与以太网的桥连接中设置IP包的分段：
set ip fragmentation {enable | disable}

局域网交换机怎么配置命令：八、ICMP不可达消息

set ip unreachable{enable | disable}

局域网交换机怎么配置命令：九、ARP表的设置

创建一个ARP表并设置该表的刷新时间：
set arp {ip_addr hw_addr | agingtime agingtime}

局域网交换机怎么配置命令：十、交换机三层交换模块的配置

telnet ip_address 登陆到三层交换模块
rsm>enable
rsm#show run 显示当前配置文件
rsm#show int vlan id 显示VLAN状态
rsm#show ip route 显示路由信息

三层交换VLAN的配置：
rsm#conf t
rsm(config)#int vlan id
rsm(config)#ip address a.b.c.d netmask
rsm(config)#no shutdown
rsm#wr mem
