洗衣机电机的三根线都是通路吗？电路介绍与故障解析【详解】

一、洗衣机电机的基本电路与接线

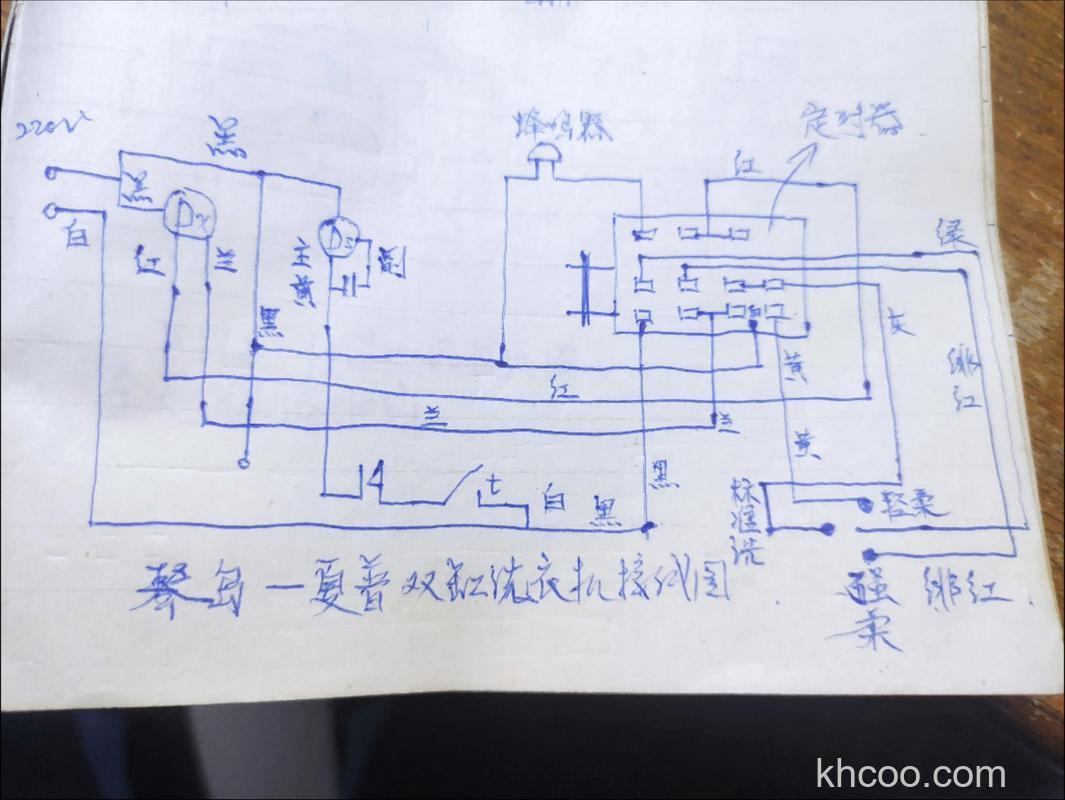

要弄清这个问题，得先大概了解下洗衣机电机的基本电路。以上是洗衣机电机的基本接线图，电机三根线出来分别是：启动绕组一根、运行绕组一根，以及启动绕组和运行绕组的公共线。其中公共线是时时都有电的，否则电机无法运转。

二、三根线都有电是什么问题

严格来说，电机正常运行时只有运行绕组（1号线）和公共线有电，而3号线只是在电机启动前会有电，当电机正常运行后3号线就没电了。如果启动电容被击穿（损坏），那么3号线在运行时也会带电，这样就会出现三根线都有电的问题，建议更换启动电容。

还有一种情况也会导致三根线都有电，那就是换向开关损坏，使得1号线和3号线同时有电，此时建议更换换向开关。
