如何选择合适的工业相机？选择工业相机镜头时要注意哪些问题【图解】

工业相机是机器视觉系统的关键组件，选择时需综合考虑传感器类型、分辨率、帧数、镜头匹配等因素。以下为选型指南及镜头注意事项。

一、如何选择合适的工业相机

• 传感器类型： CCD适合运动物体提取，CMOS成本低、功耗低，应用日益广泛。
• 分辨率选择： 根据精度需求计算：相机单方向分辨率 = 单方向视野范围 / 理论精度。例如视野5mm、精度0.02mm，理论分辨率250，为增加稳定性建议取4倍（1000），130万像素足够。还需考虑输出方式（VGA/USB依赖显示器分辨率，存储卡/拍照则高分辨率有助益）。
• 帧数选择： 被测物体有运动要求时需选择高帧数，但通常分辨率越高帧数越低。
• 与镜头匹配： 传感器尺寸需 ≤ 镜头尺寸，C/CS安装座需匹配。

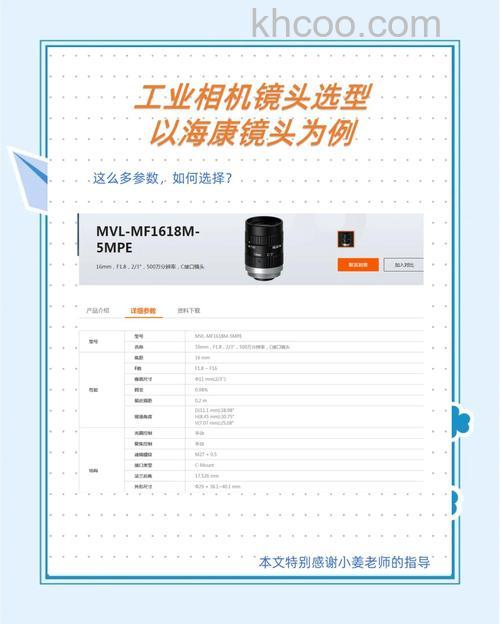

二、选择工业相机镜头时的注意事项

• 接口类型： C接口距离17.5mm，CS接口距离12.5mm，选错无法合焦。
• 成像圈匹配： 根据感光器件大小选择镜头（如2/3寸芯片需对应2/3寸镜头，否则出现暗角）。
• 焦距选择： 视野范围略大于观测范围。
• 景深与光环境： 光线充足时可选用小光圈加大景深；光线不足时需稍大光圈或高感光度芯片。
