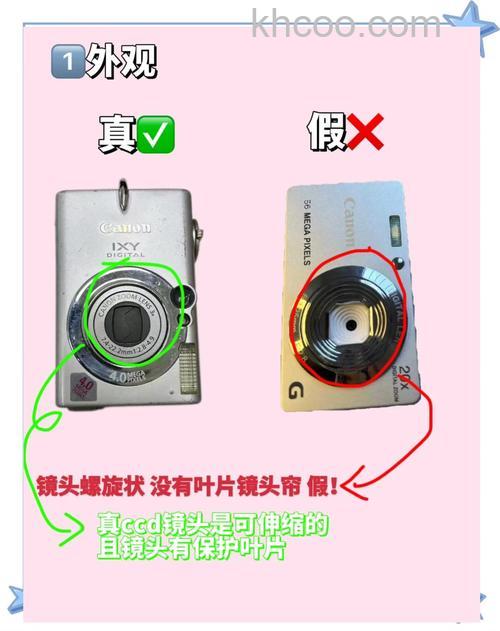

数码相机中的CCD指“电荷耦合器件”，是将光信号转换为电信号的一种图像传感器。另外数码相机中常用的图像传感器还有CMOS，即互补金属氧化物半导体。
CCD根据结构不同，可分为线阵CCD、面阵CCD。面阵CCD又分为全帧型、帧转移型、行间转移型、TDI型等。其作用就是光电转换，将光信号转换为电信号，然后供后端电路处理。
1、一般小灰尘：找一个没有或者尽量少灰尘的地方（比如洗澡间洗完澡20分钟以后进入），戴上帽子，把镜头卸下来，将相机快门调成B门或者15-30秒，按下快门露出传感器，用气吹子吹一下。注意：如果用15秒快门，需在15秒以内完成操作，否则会伤到快门组件。
2、顽固灰尘：使用果冻笔（网上有售，专门清洁传感器），价格在200到300元之间。
1. 成像过程
CCD与CMOS图像传感器光电转换的原理相同，最主要的差别在于信号的读出过程不同。CCD仅有一个（或少数几个）输出节点统一读出，信号输出的一致性非常好；而CMOS芯片中，每个像素都有各自的信号放大器，各自进行电荷-电压的转换，信号输出的一致性较差。但CCD为了读出整幅图像信号，要求输出放大器的信号带宽较宽；而CMOS芯片中每个像元中的放大器带宽要求较低，大大降低了芯片的功耗，这就是CMOS芯片功耗比CCD低的主要原因。不过数以百万的放大器不一致性带来了更高的固定噪声，这是CMOS相对CCD的固有劣势。
2. 集成性
从制造工艺看，CCD中电路和器件集成在半导体单晶材料上，工艺较复杂，世界上只有少数几家厂商能够生产CCD晶元（如DALSA、SONY、松下等）。CCD仅能输出模拟电信号，需要后续的地址译码器、模拟转换器、图像信号处理器处理，还需要提供三组不同电压的电源同步时钟控制电路，集成度非常低。而CMOS集成在金属氧化物的单体材料上，工艺与生产计算机芯片和存储设备等半导体集成电路相同，生产成本相对CCD低很多。同时CMOS芯片能将图像信号放大器、信号读取电路、A/D转换电路、图像信号处理器及控制器等集成到一块芯片上，只需一块芯片就能实现相机的所有基本功能，集成度很高，芯片级相机概念由此产生。随着CMOS成像技术发展，越来越多公司可以提供高品质CMOS成像芯片，包括Micron、CMOSIS、Cypress等。
3. 速度
CCD采用逐个光敏输出，只能按照规定的程序输出，速度较慢。CMOS有多个电荷-电压转换器和行列开关控制，读出速度快很多，大部分500fps以上的高速相机都是CMOS相机。此外CMOS的地址选通开关可以随机采样，实现子窗口输出，在仅输出子窗口图像时能获得更高速度。
4. 噪声
CCD技术发展较早，比较成熟，采用PN结或二氧化硅（SiO2）隔离层隔离噪声，成像质量相对CMOS光电传感器有一定优势。
相机CCD是什么意思？通过以上介绍，大家知道CCD是一种传感器，对相机的拍摄功能发挥起着积极作用。对于摄影爱好者来说，了解相机各个结构固然有益，但更重要的是掌握相机的实际使用方法和各项功能，懂得熟练运用它们。
