电压驻波比（Voltage Standing Wave Ratio，简称VSWR或SWR）是衡量射频传输系统中阻抗匹配程度的一个重要参数。简单来说，它描述了传输线上电压的“驻波”形态，即电压最大值与最小值之间的比值。当传输线末端的负载阻抗（如天线）与传输线的特性阻抗（通常是50Ω或75Ω）完全相等时，所有能量都会被负载吸收，传输线上没有反射波，此时VSWR=1，表示处于理想匹配状态。反之，如果负载阻抗与传输线阻抗不匹配，一部分信号会被反射回来，与入射波叠加形成驻波，导致电压沿传输线出现高低起伏的分布。
电压驻波比的计算公式为：VSWR = (1 + |Γ|) / (1 - |Γ|)，其中Γ是反射系数，代表反射电压与入射电压的比值。反射系数是一个复数，其模值介于0到1之间。通过这个公式可以看出：当反射系数为0（无反射）时，VSWR=1；当反射系数为1（全反射）时，VSWR无穷大。实际工程中，VSWR通常被简化为一个大于等于1的实数，数值越接近1表示匹配越好。更直观的计算方式是用传输线上的最大电压除以最小电压，这也正是“电压驻波比”名称的由来。
在射频通信、广播、雷达等系统中，电压驻波比是一项关键的测试指标。过高的VSWR意味着大量信号功率被反射回发射机，不仅造成发射效率下降，还可能因反射功率过大而损坏发射机的功放管。例如，当VSWR为2:1时，约11%的功率被反射；当VSWR达到3:1时，反射功率升至25%。因此，工程中通常要求天线系统的VSWR低于1.5:1（较好匹配）或2:1（可接受范围）。此外，VSWR异常也可用于诊断故障——比如馈线破损或接头接触不良都会导致VSWR突然升高。

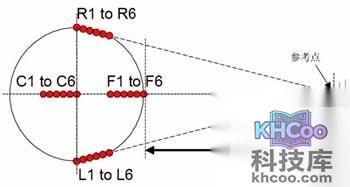

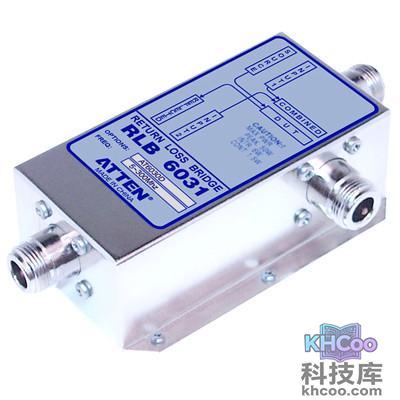

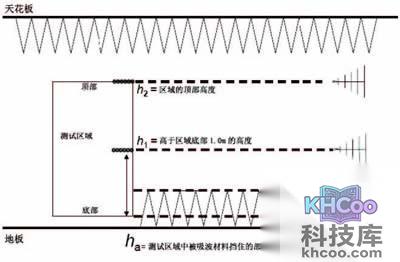

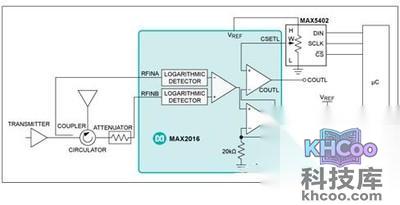

导致VSWR升高的主要原因包括：负载阻抗与特性阻抗不匹配（最常见，如天线频点偏离设计值）、传输线存在物理损伤（挤压、弯折或腐蚀）、连接器氧化或松动、以及环境因素（如冰雪覆盖天线导致阻抗变化）。在设计和维护射频系统时，技术人员会使用网络分析仪或驻波比表定期测量VSWR，确保其在合格范围内。
降低VSWR的根本方法是实现阻抗匹配。常见措施包括：调整天线长度或结构使其谐振在设计频点；在馈线与天线之间加入匹配网络（如L型、π型或T型网络）；使用阻抗变换器或巴伦（平衡-不平衡转换器）；确保所有连接器紧固且清洁。对于固定频率系统，可以通过微调元件达到接近1:1的匹配；对于宽带系统，则需要在工作频段内尽量将VSWR控制在可接受水平内。
