TLC = Triple-Level Cell，即3bit/cell，它的寿命短，速度慢，约500-5000次擦写寿命。
现在U盘多为MLC，TLC也有一部分，将来TLC会占大部分市场。一种名为TLC的架构（有些地方称3LC）已批量应用于闪存芯片上。这种架构与MLC采用近似原理，只不过MLC是1个单元2个bit，而TLC则是1个单元3个bit。回想一下MLC和SLC的差距，基本上TLC在同样的方面比MLC还要差一大截。
与MLC相似的是，这种技术同样在价格上占了优势，比MLC更便宜，不过寿命/速度则更差于MLC。而且TLC通常是和高制程同时出现的，导致目前一些采用TLC的U盘速度惨不忍睹，寿命更是没底（有人说只能达到1000多次）。
TLC的寿命500次是第一代工艺不成熟的时候，第二代、第三代早就超过这个数字。目前hynix的TLC官方标称寿命2500-5000次，东芝的更高。
TLC的数据保存期限是个问题。具体参数未知，一般认为写入后断电状态（通电状态保存期会缩短）30℃保存，SLC可安全保存10年，34nm MLC是1年，工业级MLC是3个月（牺牲保存期限和写入速度来换取3万次的写入耐久度）。TLC是多少还没有说法，但可以肯定达不到同制程MLC的一半。如果TLC的U盘摆一久拿出来用，发现都成了乱码，才叫杯具！但这并不是最渣的，向下还有1个单元4个bit的QLC，关于QLC这里就不多介绍了。

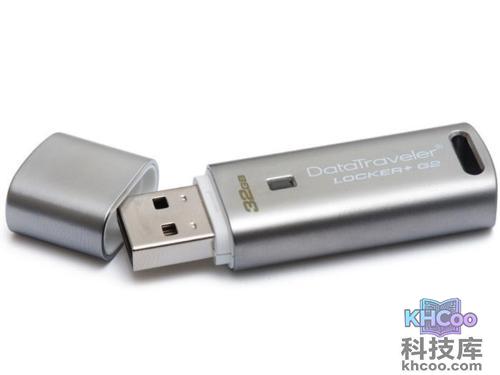

现在U盘很多用的就是这种芯片，低价位的大多采用这样的芯片，高价位的一般都是MLC，只有一些昂贵的极品超高速U盘才采用SLC。
